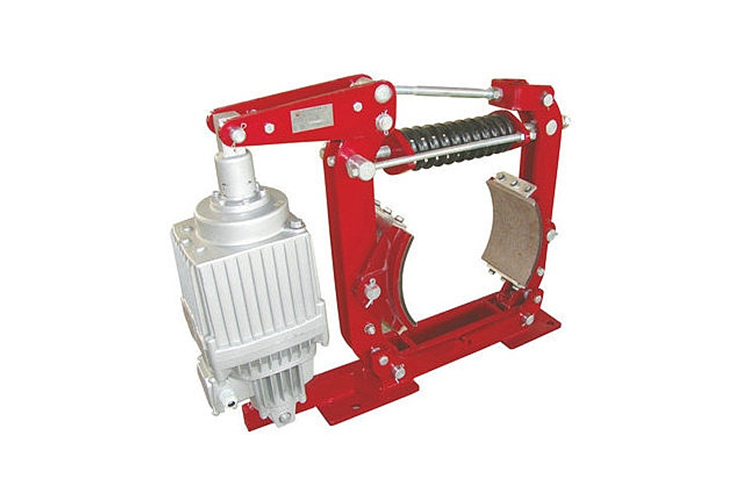

基本組件

　　*制動架；

　　*相匹配的Ed型電力液壓推動器

應用領域

　　YWZ8系列的電力液壓鼓式制動器廣泛用于起重、運輸、冶金、礦山、港口、碼頭、建筑機械等機械驅動裝置的減速或制動。

符合標準

　　YWZ8系列電力液壓鼓式制動器的安裝尺寸和制動力矩參數符合GB/ZQ4388-1997標準，其技術要求符合JB/T6406-2006標準。

產品優勢

　　a)性能安 全可靠，制動平穩，動作頻率高。

　　b)主要擺動鉸點裝有自潤滑軸承，傳動效率高，壽命長，使用過程中無需潤滑。

　　c)無石棉制動襯墊與制動瓦塊采用卡裝插入式，安 全可靠.更換方便、快捷。

　　d)聯鎖式等退距裝置，使用過程中始終保持兩側瓦塊退距均等，避免因退距不均使一側制動襯墊浮貼制動輪的現象。

工作原理

　　當通電時，電力液壓推動器發生動作，其推桿快速上升，并通過杠桿作用打開（釋放）制動瓦；

　　當斷電時，電力液壓推動器的推桿在制動彈簧力的作用下，迅速下降，并通過杠桿作用使制動瓦合攏（抱閘）。

使用條件

　　*使用地點的海拔高度符合GB755-2008；

　　*環境溫度: -20℃-50℃；

　　*空氣相對濕度不大于90%；

　　*周圍工作環境中不得有易燃、易爆及腐蝕性氣體，否則應采用防腐型產品；

　　*戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。

使用說明

　　a)安裝前的檢查：該系列的制動器工作前應進行全 面檢查，即檢查制動器在運輸或儲存過程中是否損壞或缺件，檢查制動輪表面是否清潔，如果有油或其他污垢，應清潔干凈。

　　b)運行前的檢查：制動器在運行前應全 面進行檢查，檢查各項調整是否準確無誤，各部分的鎖緊螺母是否鎖緊，推動器的接線是否正確。

　　c) 試運行：通過檢查一切正常后，制動器應在主機上無載試運行數次，讓制動襯墊進行一定的磨合，從而使之與制動輪的貼合良好。

　　d）保養說明：①檢查各鉸接處是否磨損；

　?、谥苿悠鞯慕Y(jié)構運動是否正常，各調節螺母是否鎖緊；

　?、弁苿悠鞯纳鸶叨仁欠穹舷嚓P(guān)規定；

　?、芡苿悠鞯倪\行是否正常，液壓油是否足量，有無漏油或滲油現象；

　?、蒌N軸及心軸磨損量超過直徑的5%或橢圓度超過0.5mm時應更新；

　?、迿z測制動塊是否正常貼合在制動輪上，摩擦面的狀況是否完好，是否有油膩或臟污痕跡。

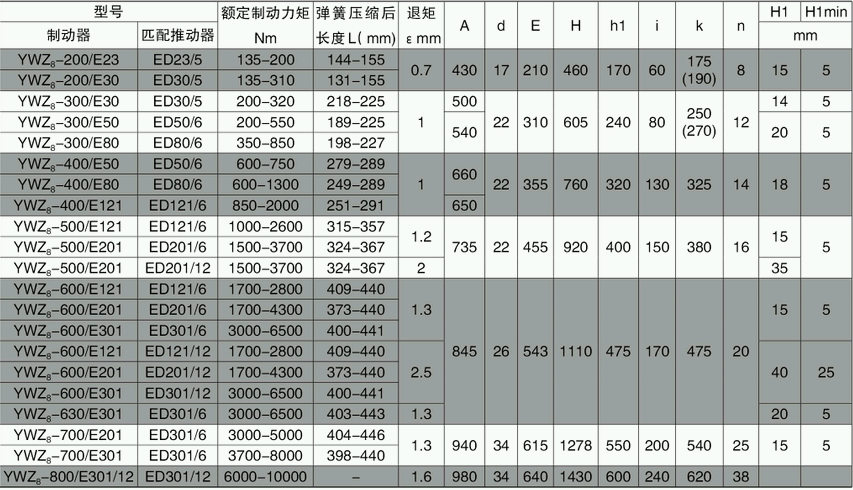

　　當制動襯墊的厚度δ達到δmin數值時（見下表），需要更換新的制動襯墊。

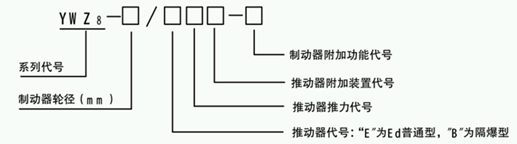

型號意義

　　注：具體型號，結構外形尺寸保留更改的權利。

　　1.推動器    2. 注油螺栓     3. 杠桿     4. 緊固螺母      5. 制動彈簧

　　6.拉桿      7. 力矩微調鎖緊螺母         8. 緊固螺母      9. U型塊

　　10.力矩調整螺母    11. 制動臂      12. 制動瓦     13. 制動瓦隨位裝置

　　14.固定銷    15. 退距均等裝置      16. 底座       17. 推動器接線孔

　　18.銷子      19. 彈簧拉桿          20. 溢流螺塞
